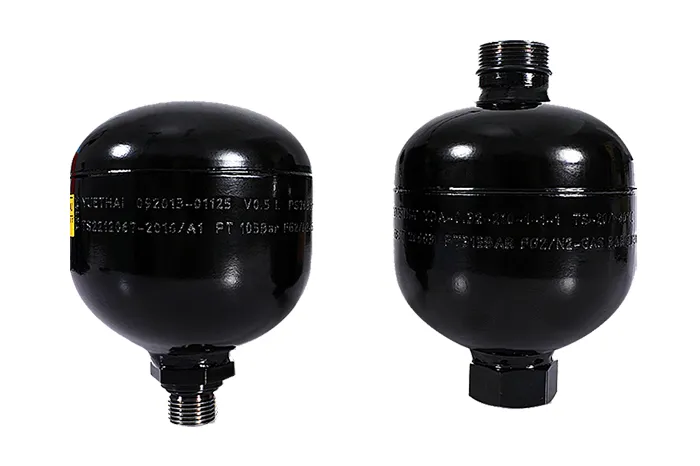

YDA Acumulador hidráulico

O acumulador hidráulico é um dispositivo hidráulico leve e compacto que armazena energia por meio de fluido pressurizado e libera energia quando necessário. Ele possui um invólucro cilíndrico ou esférico com um diafragma interno de borracha flexível que separa a câmara de gás da câmara de fluido hidráulico.

Usado em sistemas hidráulicos, o acumulador de membrana absorve picos de pressão, estabiliza o fluxo de fluido e reduz vibrações, melhorando o desempenho hidráulico geral e protegendo os componentes do sistema. Seu tamanho compacto e operação confiável o tornam ideal para máquinas móveis e industriais, onde espaço e peso são considerações críticas.

Request a Quote
Símbolo hidráulico 1
YDA Acumulador hidráulico
Especificações
Acumulador hidráulico série YDA Código do modelo
Volume nominal 0.075L,0.16L,0.32L,0.5L,0.75L,1.0L,1.4L,2.0L,2.8L,3.5L
Pressão máxima de operação 210bar,330bar
Tamanho da porta da válvula 1:M28×1.5
Material do diafragma 1:NBR 2:ECO
Porta de fluido com rosca interna 1:G 1/2" 2:G 3/4"
Porta de fluido com rosca externa 1:G 1/2" 2:M33×1.5 3:M45×1.5
Pressão de pré-carga 00:sem necessidade de pré-carga de gás 15: pressão de pré-carga de gás de 15 bar
Número do design 10
Opções do modelo

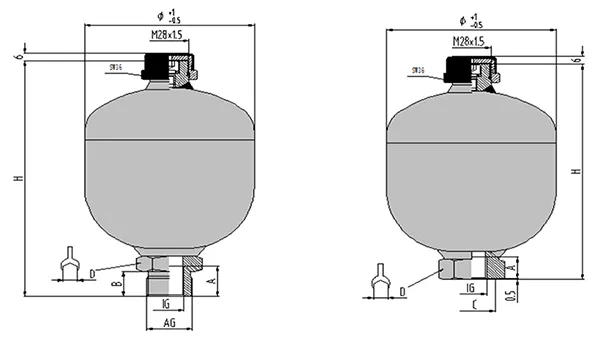

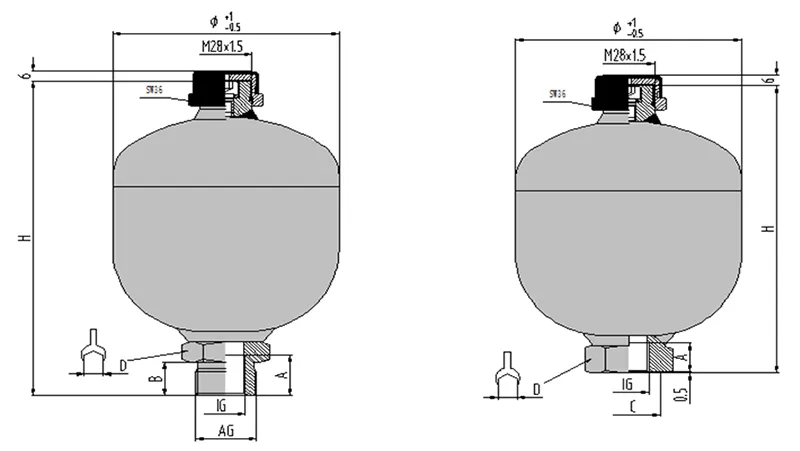

Modelo Volume nominal Pressão máxima de operação Material do diafragma Porta do fluido A B C D Porta do gás Diâmetro Ø Altuera H Relação de pressão máxima admissível ΔP admissível Desenho No.
Rosca interna IG Rosca externa AG
YDA-0.075-210-1-1-1 0.075 210 NBR G 1/2   14 – 29 32 M28×1.5 66 117 1:8 140 10002600-101
YDA-0.16-210-1-1-1 0.16 210 NBR G 1/2   14 – 29 32 M28×1.5 76 124 1:8 140 10002600-102
YDA-0.32-210-1-1-1 0.32 210 NBR G 1/2   14 – 29 32 M28×1.5 95 143 1:8 140 10002600-103
YDA-0.32-330-1-1-1 0.32 330 NBR G 1/2   14 – 29 32 M28×1.5 99 147 1:8 150 10002600-104
YDA-0.5-210-1-1-1 0.5 210 NBR G 1/2   17 – 34 41 M28×1.5 103 149 1:8 140 10002600-105
YDA-0.5-210-1-1-1/2 0.5 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 103 165 1:8 140 10002600-106
YDA-0.5-330-1-1-1 0.5 330 NBR G 1/2   17 – 34 41 M28×1.5 112 159 1:8 150 10002600-107
YDA-0.5-330-1-1-1/2 0.5 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 112 175 1:8 150 10002600-108
YDA-0.75-210-1-1-1 0.75 210 NBR G 1/2   17 – 34 41 M28×1.5 122 169 1:8 140 10002600-109
YDA-0.75-210-1-1-1/2 0.75 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 122 185 1:8 140 10002600-110
YDA-0.75-330-1-1-1 0.75 330 NBR G 1/2   17 – 34 41 M28×1.5 126 173 1:8 150 10002600-111
YDA-0.75-330-1-1-1/2 0.75 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 126 189 1:8 150 10002600-112
YDA-1.0-210-1-1-1 1.0 210 NBR G 1/2   17 – 34 41 M28×1.5 136 178 1:8 140 10002600-113
YDA-1.0-210-1-1-1/2 1.0 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 136 194 1:8 140 10002600-114
YDA-1.0-330-1-1-1 1.0 330 NBR G 1/2   17 – 34 41 M28×1.5 140 182 1:8 150 10002600-115
YDA-1.0-330-1-1-1/2 1.0 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 140 198 1:8 150 10002600-116
YDA-1.4-210-1-1-1 1.4 210 NBR G 1/2   17 – 34 41 M28×1.5 150 205 1:8 140 10002600-117
YDA-1.4-210-1-1-1/2 1.4 210 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 150 221 1:8 140 10002600-118
YDA-1.4-330-1-1-1 1.4 330 NBR G 1/2   17 – 34 41 M28×1.5 158 213 1:8 150 10002600-119
YDA-1.4-330-1-1-1/2 1.4 330 NBR G 1/2 M33×1.5 20 20 – 41 M28×1.5 158 229 1:8 150 10002600-120
YDA-2.0-210-1-1-2 2.0 210 NBR G 3/4   16 – 36 41 M28×1.5 168 230 1:4 140 10002600-121
YDA-2.0-210-1-1-2/3 2.0 210 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 168 247 1:4 140 10002600-122
YDA-2.0-330-1-1-2 2.0 330 NBR G 3/4   16 – 36 41 M28×1.5 172 234 1:4 150 10002600-123
YDA-2.0-330-1-1-2/3 2.0 330 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 172 251 1:4 150 10002600-124
YDA-2.8-210-1-1-2 2.8 210 NBR G 3/4   16 – 36 41 M28×1.5 168 264 1:4 140 10002600-125
YDA-2.8-210-1-1-2/3 2.8 210 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 168 281 1:4 140 10002600-126
YDA-2.8-330-1-1-2 2.8 330 NBR G 3/4   16 – 36 41 M28×1.5 172 272 1:4 150 10002600-127
YDA-2.8-330-1-1-2/3 2.8 330 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 172 289 1:4 150 10002600-128
YDA-3.5-210-1-1-2 3.5 210 NBR G 3/4   16 – 36 41 M28×1.5 168 316 1:4 140 10002600-129
YDA-3.5-210-1-1-2/3 3.5 210 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 168 333 1:4 140 10002600-130
YDA-3.5-330-1-1-2 3.5 330 NBR G 3/4   16 – 36 41 M28×1.5 172 320 1:4 150 10002600-131
YDA-3.5-330-1-1-2/3 3.5 330 NBR G 3/4 M45×1.5 20 20 – 46 M28×1.5 172 337 1:4 150 10002600-132
Símbolo hidráulico 2
YDA Acumulador hidráulico
Especificações
Acumulador de hidráulico série YDA Código do modelo
Volume nominal 0.075L,0.16L,0.32L,0.5L,0.75L
Pressão máxima de operação 70bar
Tamanho da porta da válvula 0:nenhum
Material do diafragma 1:NBR 2:ECO
Porta de fluido 0:G 1/2" (rosca interna) 1:G 1/2" (rosca externa)
Pressão de pré-carga 15: pressão máxima de pré-carga de gás de 15 bar
Número do design 10
Opções do modelo

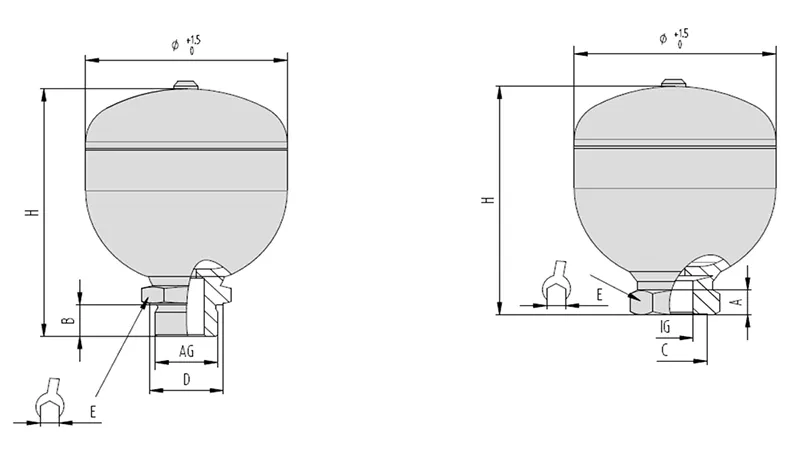

Modelo Volume nominal Pressão máxima de operação Material do diafragma Porta do fluido A B C D E Porta do gás Diâmetro Ø Altura H Relação de pressão máxima admissível ΔP admissível
Rosca interna IG Rosca externa AG
YDA-0.075-70-0-1-1 0.075 70 NBR   G 1/2 – 16 – 27 32 - 66 107 1:6 50
YDA-0.075-70-0-1-0 0.075 70 NBR G 1/2   14 – 34 – 41 - 66 98 1:6 50
YDA-0.16-70-0-1-1 0.16 70 NBR   G 1/2 – 16 – 27 32 - 76 114 1:6 50
YDA-0.16-70-0-1-0 0.16 70 NBR G 1/2   14 – 34 – 41 - 76 105 1:6 50
YDA-0.32-70-0-1-1 0.32 70 NBR   G 1/2 – 16 – 27 32 - 89 127 1:6 50
YDA-0.32-70-0-1-0 0.32 70 NBR G 1/2   14 – 34 – 41 - 89 118 1:6 50
YDA-0.5-70-0-1-1 0.5 70 NBR   G 1/2 – 16 – 27 32 - 103 139 1:6 50
YDA-0.5-70-0-1-0 0.5 70 NBR G 1/2   14 – 34 – 41 - 103 130 1:6 50
YDA-0.75-70-0-1-1 0.75 70 NBR   G 1/2 – 16 – 27 32 - 122 159 1:6 50
YDA-0.75-70-0-1-0 0.75 70 NBR G 1/2   14 – 34 – 41 - 122 150 1:6 50
YDA-0.075-70-0-2-1 0.075 70 ECO   G 1/2 – 16 – 27 32 - 66 107 1:6 50
YDA-0.075-70-0-2-0 0.075 70 ECO G 1/2   14 – 34 – 41 - 66 98 1:6 50
YDA-0.16-70-0-2-1 0.16 70 ECO   G 1/2 – 16 – 27 32 - 76 114 1:6 50
YDA-0.16-70-0-2-0 0.16 70 ECO G 1/2   14 – 34 – 41 - 76 105 1:6 50
YDA-0.32-70-0-2-1 0.32 70 ECO   G 1/2 – 16 – 27 32 - 89 127 1:6 50
YDA-0.32-70-0-2-0 0.32 70 ECO G 1/2   14 – 34 – 41 - 89 118 1:6 50
YDA-0.5-70-0-2-1 0.5 70 ECO   G 1/2 – 16 – 27 32 - 103 139 1:6 50
YDA-0.5-70-0-2-0 0.5 70 ECO G 1/2   14 – 34 – 41 - 103 130 1:6 50
YDA-0.75-70-0-2-1 0.75 70 ECO   G 1/2 – 16 – 27 32 - 122 159 1:6 50
YDA-0.75-70-0-2-0 0.75 70 ECO G 1/2   14 – 34 – 41 - 122 150 1:6 50
