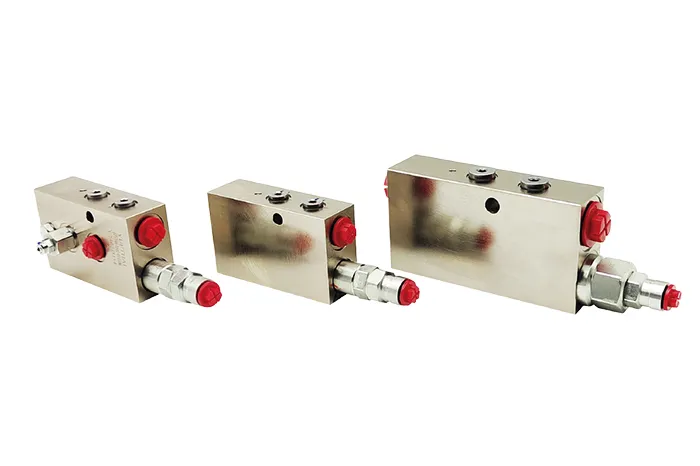

EPV Válvula de controle (em tubo)
Válvula hidráulica para fornecer controle de carga preciso e seguro para atuadores hidráulicos
- Design modular com estrutura compacta, proporcionando controle de carga seguro e confiável
- Minimiza o choque hidráulico durante a abertura e o fechamento, garantindo um controle de pressão consistente
- Várias opções de capacidade de fluxo, adaptáveis a diferentes requisitos de instalação e tipos de equipamentos
- Em conformidade com as normas ISO 8643, garantindo segurança e compatibilidade em aplicações de escavadeiras
A válvula de controle em tubo foi projetada para fornecer controle de carga preciso e seguro para atuadores hidráulicos. Na direção do fluxo ascendente (A - A1), o óleo passa livremente através de uma válvula de retenção integrada para o cilindro hidráulico. No fluxo reverso (A1 - A), a seção de retenção de carga da válvula bloqueia ou restringe o movimento do fluido, com o carretel proporcionando uma regulação precisa do fluxo durante a abertura. A válvula permanece normalmente fechada e é controlada remotamente pela pressão piloto, garantindo uma retenção de carga estável, independentemente do peso da carga.
Uma válvula de alívio integrada monitora a pressão da porta A1 e abre automaticamente durante condições de sobrecarga ou impacto para proteger o sistema hidráulico. Quando uma pressão piloto suficiente é aplicada, o carretel da válvula abre totalmente, permitindo a liberação controlada da pressão do cilindro de volta pela porta A e pela válvula de controle principal. Essa configuração fornece controle de movimento superior, proteção contra sobrecarga e torna a operação de equipamentos pesados mais segura e confiável.
| Modelo | Pressão | Fluxo |
| Válvula de controle em tubo (esquerda/direita) EPV-08 | 350bar | 40L/min |
| Válvula de controle em tubo (esquerda/direita) EPV-10 | 350bar | 100L/min |
| Pressão máxima de operação | 350bar |
| Relação pilotada | 1:0 |
| Faixa de ajuste da pressão da válvula de equilíbrio | 5-14bar |
| Faixa de ajuste da pressão da válvula de alívio | 200-400bar |
| Faixa de temperatura do fluido | -20℃～120℃ |
| Faixa de temperatura ambiente | -40℃～80℃ |
| Fluido hidráulico | Óleo mineral geral (ISO 20～400mm²/s) |
Esta válvula de controle flangeada frequentemente chamada de válvula anti-ruptura, foi projetada para uso em lanças, braços, caçambas e acessórios de escavadeiras. Ela ajuda a manter cargas pesadas estáveis e evita movimentos repentinos e descontrolados durante a operação. Ela aumenta a segurança do equipamento e a estabilidade operacional em ambientes exigentes de construção e escavação:
- Impede que a lança caia inesperadamente devido à ruptura da linha hidráulica ou vazamento do carretel
- Protege o braço contra retração ou extensão repentina causada por forças externas ou vazamento hidráulico
- Impede que a caçamba incline acidentalmente devido a mudanças repentinas de carga ou falha na mangueira
- Protege os martelos hidráulicos e outros acessórios contra o afrouxamento ou rompimento da mangueira induzido por choque, evitando a extensão ou retração repentina da haste do pistão
